一、概述

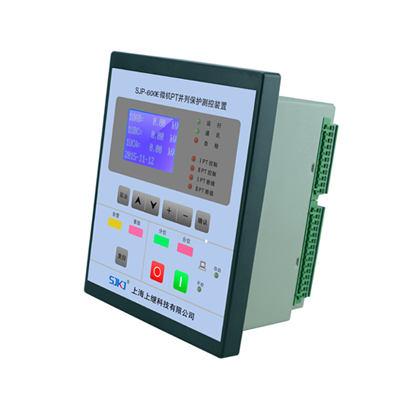

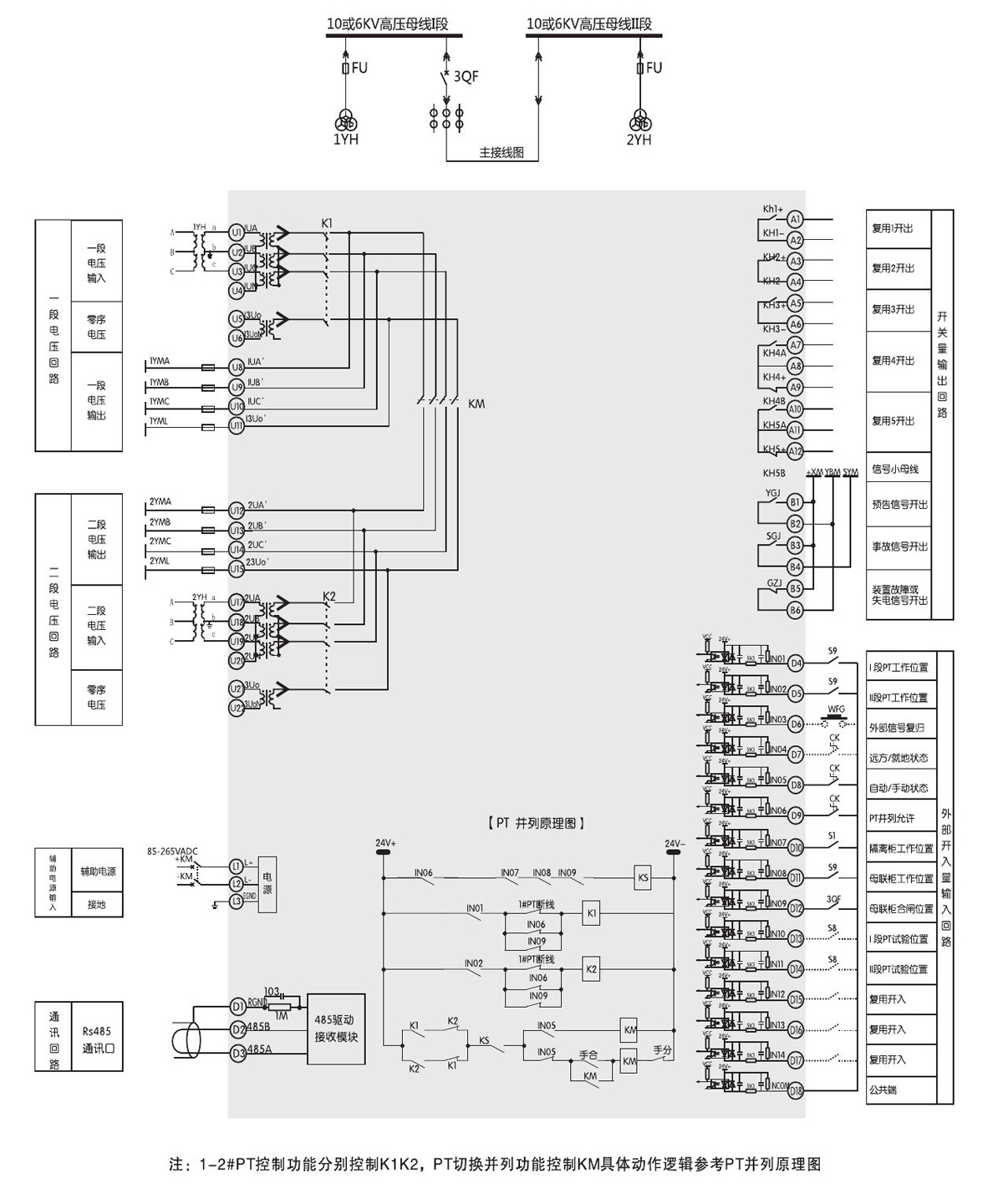

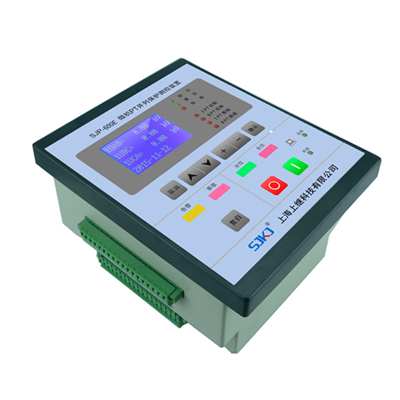

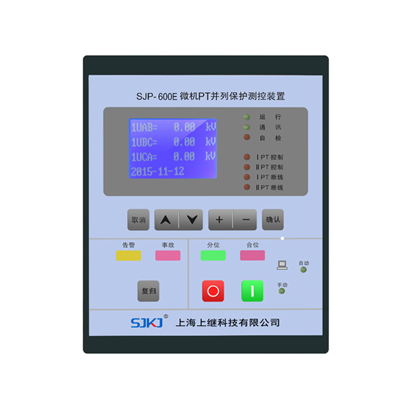

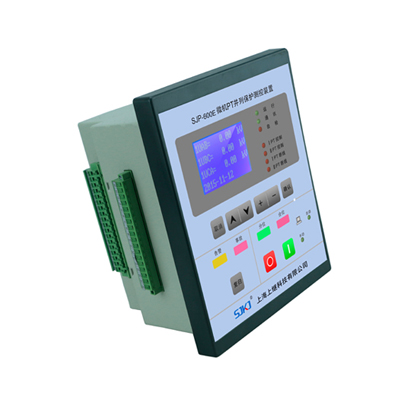

SJP-600E電壓互感器8呆護測控裝置(以下簡稱SJP -600E)是集保護、測量、監視、控制、人機接口、通信等多種功能于一體的數字式多功能繼電器。SJP- 600E專用于電壓互感器 SJP 6c我電T市為體部制在區工的保護及測控,一臺裝置就能完成單母線分段接線的兩臺電壓 互感器的保護及測控。
1.1應用范圍
■電壓互感器保護及測控
1.2主要特點
■集保護、測量、監視、控制、人機接口、通信等多種功能于一-體; 專門針對開關柜進行“單元化”設計,一 臺裝置即可完成開關柜內電壓互感器的自動化功能,簡化了開關柜次設計和施工,代替了各種常規繼電器和測量?jī)x表,節省了大量的安裝空間和控制電纜。
■采用32位數字信號處理器(ARM) ,具有先進內核結構、高速運算能力和實時信號處理等優良特性,過去由于CPU性能等因素而無法實現的保護算法可輕松實現。
■支持常規的R5485總線通信,一條總線最多 允許掛接110個設備。

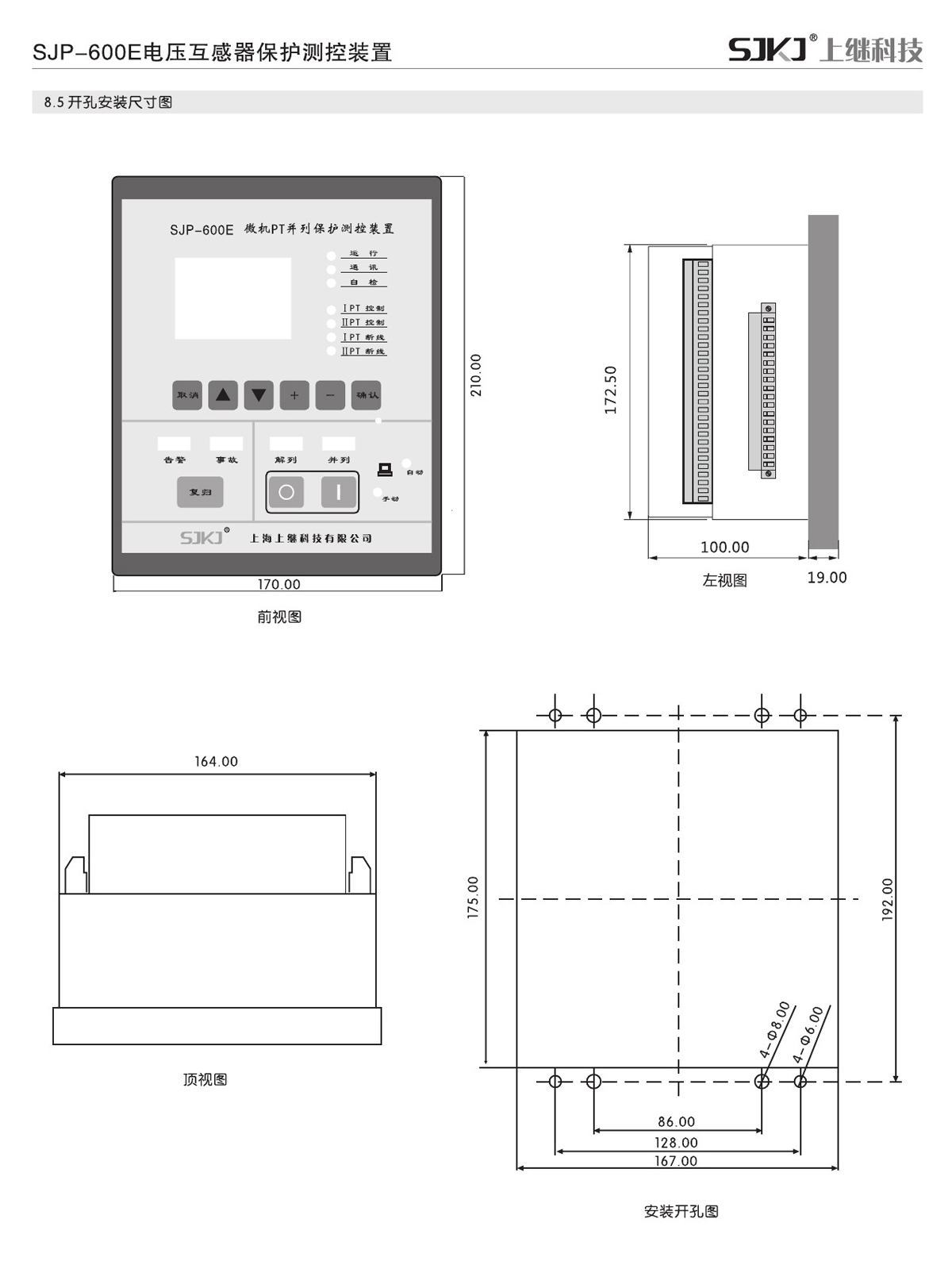

■全封閉金屬機箱,防水,防塵,并具有很強的抗靜電、抗電磁干擾和抗機械振動能力;既可分布式就地安裝在開關柜上,也可集中組屏安裝;裝置結構合理,便于安裝、配線和調試。
■表面貼工藝,重要器件(如電源模塊、互感器、繼電器、液晶顯示屏、接線端子等)均采用國內外知名企業的成熟產品,平均無故障時間達00,000小時。
■完善的自檢能力,發現裝置異常能自動告警:具有自保護能力,有效防止接線錯誤或非正常運行引起的裝置永久性損壞;免維護設計,無需在現場調整采樣精度,測量精度不會因?yàn)榄h(huán)境改變和長期運行引起誤差增大。
■國際通用輸入電源模塊,兼容85 ~ 264V交流或直流工作電源,更在電源跌落和電壓突變方面有出色表現。
■開關量輸入支持告警,用于瓦斯、溫度等重要保護。采用可設置變位確認時間窗技術,有效消除開關接點抖動和電磁干擾,保證遙信正確率達100%。

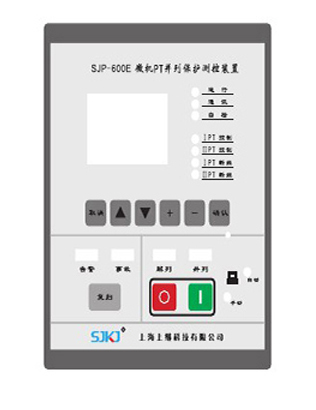

■入機接口符合人機工程設計要求,帶背光大屏幕液晶,菜單化設計,可中英文顯示,合理化屏幕保護控制。測量數據、開關量狀態形事件記錄保護定值、系統參數等。
■具有事件記錄功能, 可記錄與電力系統安全運行相關的所有事件,時間分辨率小于Ims, 可在線記錄事件90條,掉電不丟失,便于分析故障原因和診斷設備缺陷。
■具有多套保護定值區,特別適合于無人值班和電氣運行方式經常變化的場合。
